自動調心止推滾子軸承

29400series

最常用的滾珠軸承。軌道輪溝以比在溝上轉動的滾珠的半徑稍大的半徑作為圓弧，使滾珠與軌道輪做點之接觸。溝滾珠軸承可以承受徑向荷重及其合成荷重。由於其構造簡單，很容易得到高精度，故適合於高速運轉。

加入詢價

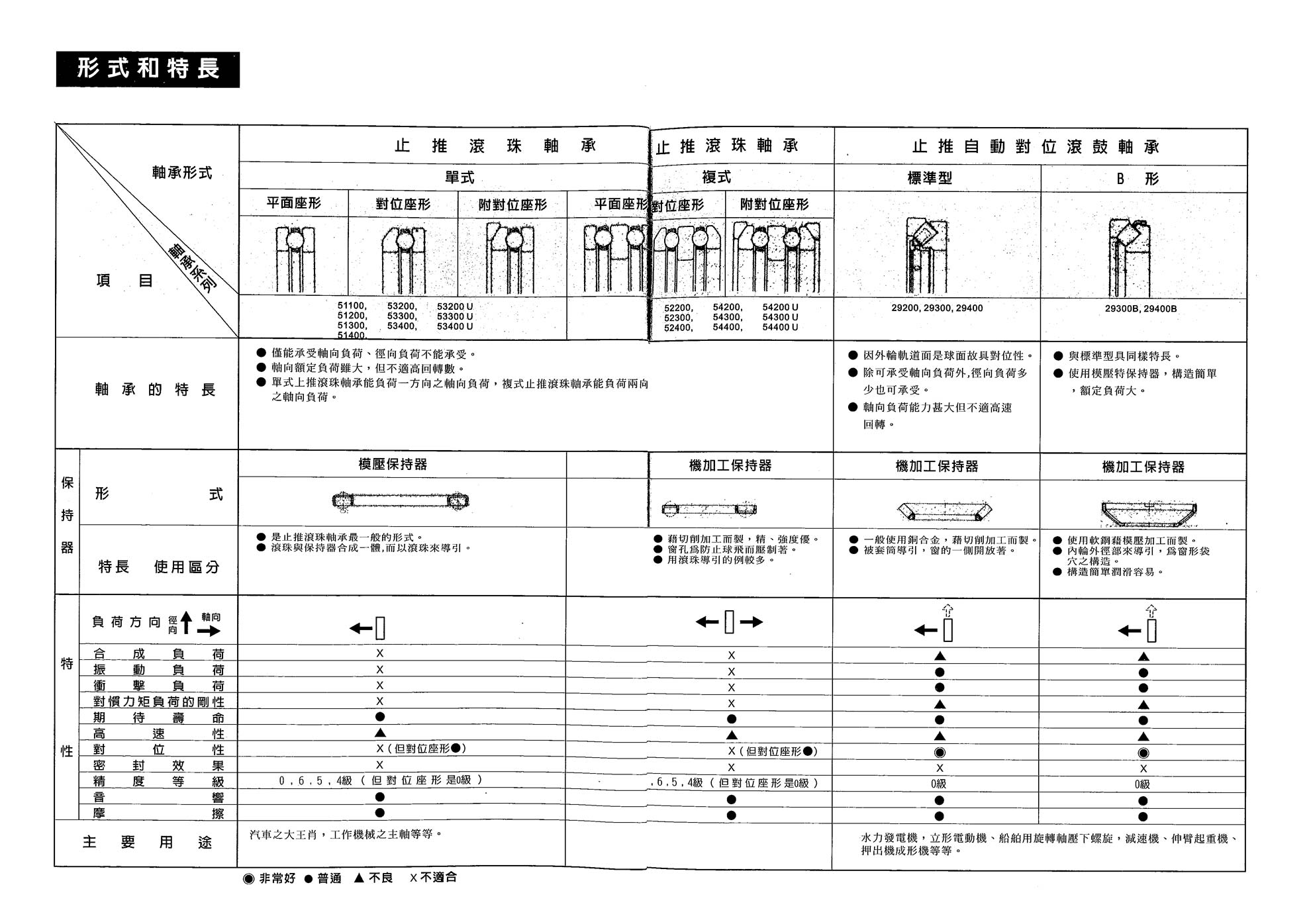

29400系列/29300系列/51100系列/51200系列

※(d內徑 D外徑 B厚度)

項目 29400 29300 51100 51200
53200
內徑外徑
番號 d D B d D B d D B d D B
0             10 24 9 10 26 11
1             12 26 9 12 28 11
2             15 28 9 15 32 12
3             17 30 9 17 35 12
4             20 35 10 20 40 14
5             25 42 11 25 47 15
6             30 47 11 30 52 16
7             35 52 12 35 62 18
8             40 60 13 40 68 19
9             45 65 14 45 73 20
10             50 70 14 50 78 22
11             55 78 16 55 90 25
12 60 130 42       60 85 17 60 95 26
13 65 140 45       65 90 18 65 100 27
14 70 150 45       70 95 18 70 105 27
15 75 160 51       75 100 19 75 110 27
16 80 170 54       80 105 19 80 115 28
17 85 180 58 85 150 39 85 110 19 85 125 31
18 90 190 60 90 155 39 90 120 22 90 135 35
19
20 100 210 67 100 170 42 100 135 25 100 150 38
21
22 110 230 72 110 190 48 110 145 25 110 160 38
24 120 250 75 120 210 54 120 155 25 120 170 39
26 130 270 85 130 225 58 130 170 30 130 190 45
28 140 280 85 140 240 60 140 180 31 140 200 46
30 150 300 90 150 250 60 150 190 31 150 215 50
32 160 320 95 160 270 67 160 200 31 160 225 51
34 170 340 103 170 280 67 170 215 34 170 240 55
36 180 360 109 180 300 73 180 225 34 180 250 56
38 190 380 115 190 320 78
40 200 400 122 200 340 85
44 220 420 122 220 360 85
48 240 440 122 240 380 85
52 260 480 132 260 420 95
56 280 520 145 280 440 95
60 300 540 145 300 480 109
64 320 580 155 320 500 109
